複合材料液壓機液壓控製係統整體包括5個插入閥集成塊，插入閥的工作原理分析如下：

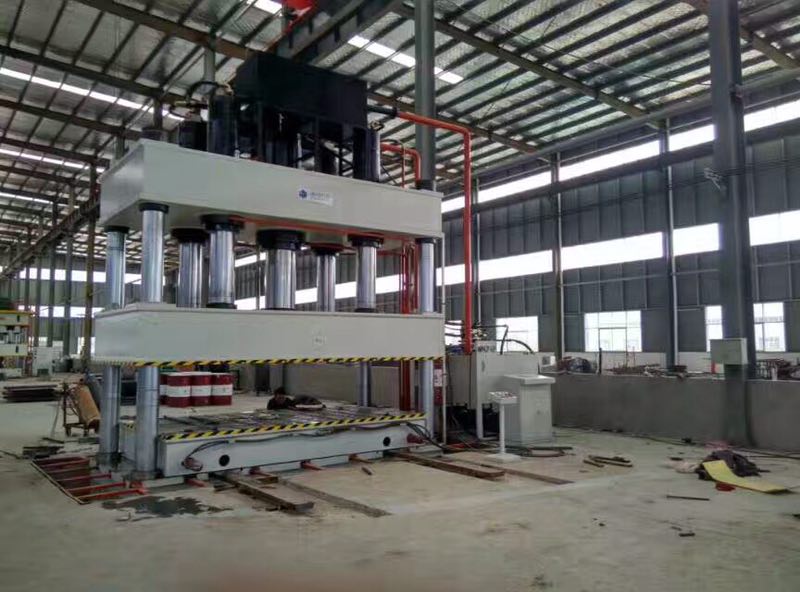

圖片僅供參考，詳情請谘詢18306370979（微信同號）
F1和F2構成進油壓力調節回路，F1為單向閥，用於防止係統中液壓油回流泵。F2的先導溢流閥2用於調節係統壓力，先導溢流閥1用於限製係統的最高壓力，緩衝閥3和電磁換向4用於複合材料液壓機液壓泵的卸載和升壓緩衝。
F3、F4構成主缸23油液三通電路，複合材料液壓機先導溢流閥6用於保證主缸的安全閥，緩衝閥7和電磁換向閥8用於主缸上腔的減壓緩衝。

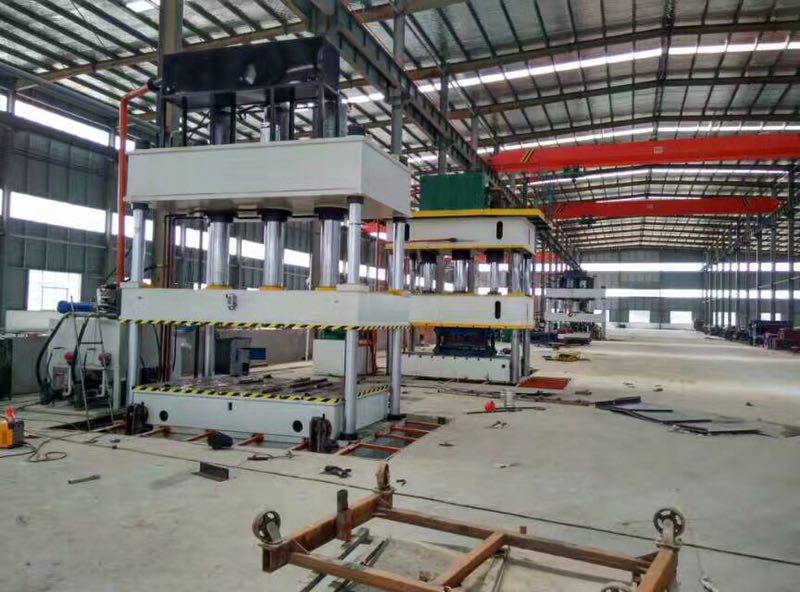

圖片僅供參考，詳情請谘詢18306370979（微信同號）
F5、F6構成主缸下腔油液三通電路，複合材料液壓機先導溢流閥11用於調節主缸下腔的平衡壓力，先導溢流閥10是主缸下腔安全閥。
F7、F8構成複合材料液壓機頂出缸上腔油液三通電路，先導溢流閥15為頂出缸上腔安全閥，單向閥14為頂出缸作為液壓墊，活塞浮動時補充油。
F9、F10構成複合材料液壓機的頂出缸下腔油液三通電路，先導溢流閥18為頂出缸下腔安全閥。
此外，複合材料液壓機加油主閥F3、F5、F7、F9的控製油路上有選擇梭子閥的壓力，保證錐子閥關閉可靠，防止反壓打開。
