本公司供應壓力可調氣動衝床，壓力大小可以調節氣動摩擦離合高性能壓力機。通過節流閥調節氣流大小，從而達到調節出力大小。氣動衝床利用壓縮機產生的高壓氣體，通過管道將壓縮氣體輸送至電磁閥，通過腳踏開關來控製電磁閥的動作來控製氣缸的工作和返回，從而達到衝孔的目的。另可選配自動送料軸裝置，光電保護裝置，可搭配各種自動化設備。

氣動衝床的噸位大小可分為：

JF21-63T(噸)氣動衝床 JF21-80T(噸)氣動衝床 JF21-100T(噸)氣動衝床 JF21-125T(噸)氣動衝床 JF21-160T(噸)氣動衝床

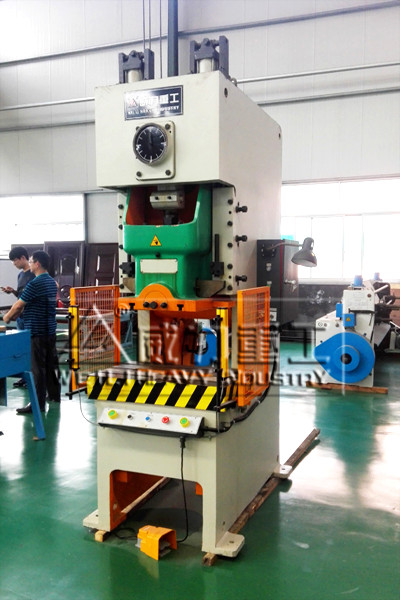

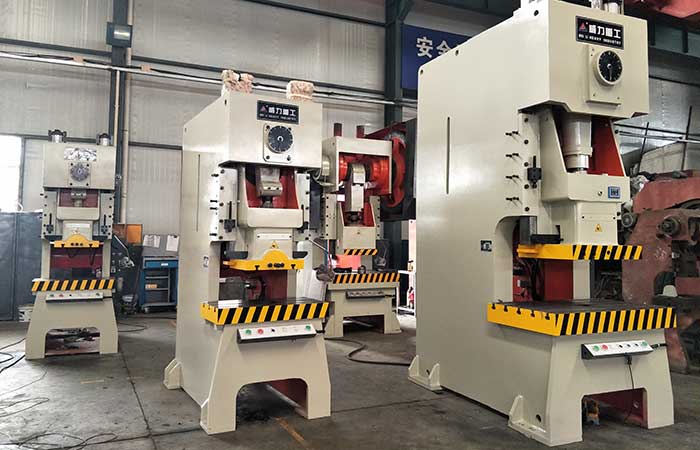

JF21-200T(噸)氣動衝床 JF21-250T(噸)氣動衝床 JF21-315T(噸)氣動衝床 JF21-400T(噸)氣動衝床產品如圖：

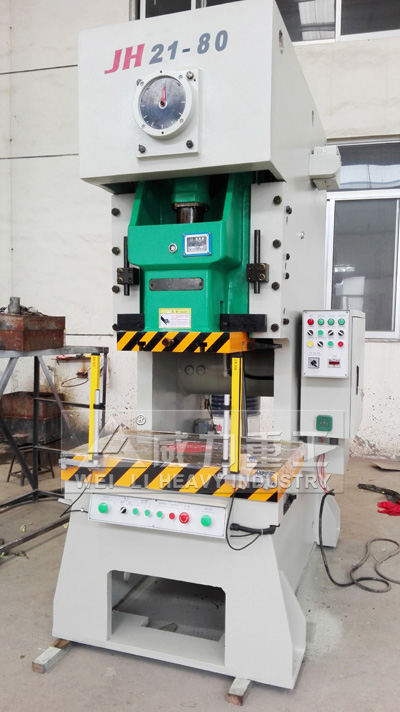

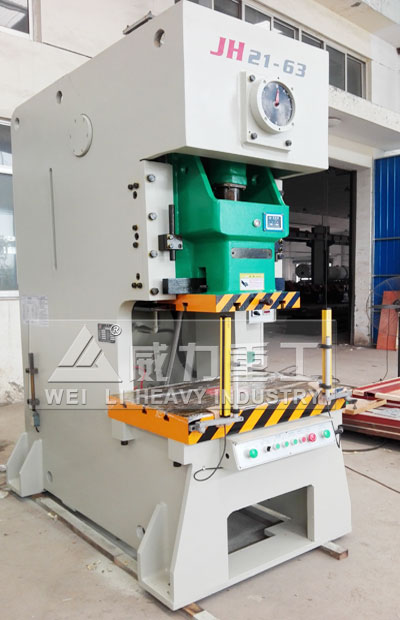

63噸和80噸氣動衝床

● 鋼板焊接機身，剛度好，精度更穩定。

● 曲軸縱放，結構緊湊，外形美觀。

● 裝模高度實現電動調節，數字顯示調節高度。

● 滑塊采用矩形六麵體加長導軌、配青銅襯板，導向精度高。

● 采用組合式氣動摩擦離合器－製動器，接合平穩，動作靈敏。

● 壓塌式保險器，保證整機過載時的安全。

● 滑塊設有提升式平衡缸，實現滑塊連杆的平衡。

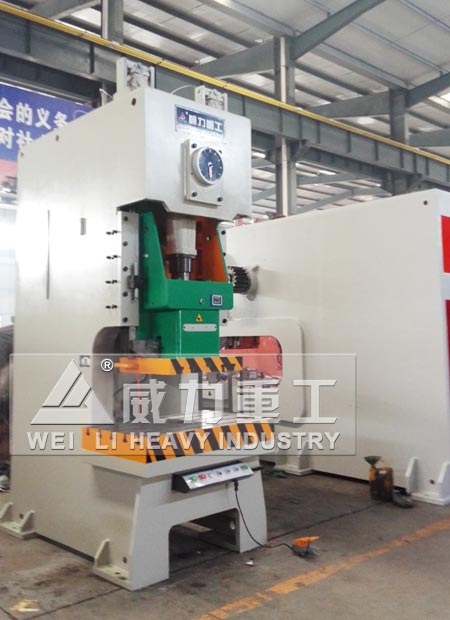

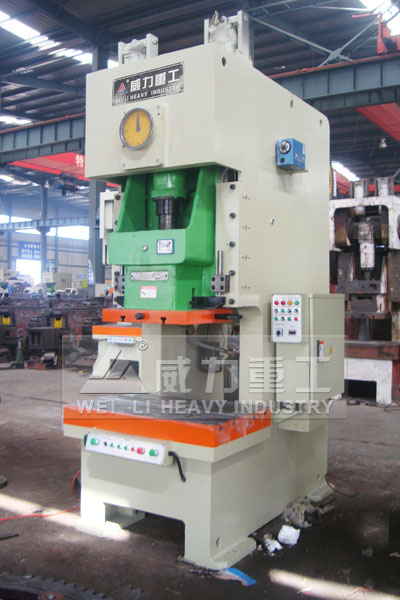

315噸氣動衝床

衝壓工藝由於比較傳統機械加工來說有節約材料和能源，效率高，對操作者技術要求不高及通過各種模具應用可以做出機械加工所無法達到的產品這些優點，因而它的用途越來越廣泛。
● 適用於落料、衝孔、成形、彎曲、淺拉伸等多種冷衝壓工藝的實現。

● 廣泛應用於電器、車輛、拖拉機、礦山機械、五金工具、機械製造等工業領域。
如91成人用的開關插座，杯子，碗櫃，碟子，電腦機箱，甚至導彈飛機……有非常多的配件都可以用氣動壓機通過模具生產出來。

產品特點：

● 采用電子油泵，潤滑可靠，數字清晰。
● 滑塊可寸動，可緊急停止運動，操作更安全。

● 所路采用雙聯閥控製，動作靈敏，符合壓力機安全標準。

技術參數\型號		單位	JF21-63	JF21-80	JF21-100	JF21-125	JF21-160	JF21-200	JF21-250	JF21-315	JF21-400
公稱力		KN	630	800	1000	1250	1600	2000	2500	3150	4000
公稱力行程		mm	4	4.5	5	5	6	6	6	6	6
滑塊行程		mm	120	120	140	160	180	200	200	220	220
滑塊行程次數		次/min	60	50	50	50	45	40	40	38	38
最大裝模高度		mm	270	300	320	370	400	450	450	500	500
裝模高度調節量		mm	60	80	90	100	110	110	110	120	120
滑塊中心到機身距離		mm	270	300	350	360	390	430	450	500	500
工作台尺寸(前後x左右)		mm	500x850	570x860	650x1000	700x1100	760x1200	840x1400	880x1500	940x1700	940x1850
工作台板孔尺寸		mm	Φ160	Φ160	Φ160	Φ160	Φ180	Φ200	Φ250	Φ250	Φ250
工作台板厚度		mm	80	90	110	120	150	180	180	200	200
滑塊底麵尺寸(前後x左右)		mm	400x480	430x560	480x580	520x620	580x700	650x880	700x930	720x1000	720x1000
模柄孔尺寸(直徑x深度)		mm	Φ50x60	Φ60x80	Φ65x80	Φ70x80	Φ70x100	Φ70x100	Φ70x100	Φ70x100	Φ70x100
立柱間距		mm	560	590	640	640	660	820	950	1050	1050
電動機	型號		Y132S	Y132M	Y132M	Y160L	Y180L	Y180L	Y200L	Y225M	Y250M
電動機	功率	Kw	4/5.5	4/7.5	4/7.5	6/11	6/15	6/15	6/22	6/30	6/37
外形尺寸(前後x左右x高度)		mm	1615x1200x2570	1915x1385x2820	2100x1390x1300	1900x1400x3350	2040x1480x3300	2370x1600x3600	2690x1600x3600	3400x1950x4100	3800x2200x4300
整機重量		Kg	5500	7500	9200	9800	13200	19500	20330	34700	43000

由於91成人的產品不斷改進發展，因此產品的結構參數可能與本列表參數有出入，敬請諒解！

對於普通衝床了解的用戶，應該很清楚，普通衝床最大的不好的地方在哪裏，那就是它的安全性能方麵，一不小心可以會造成一定的損失，那麽氣動衝床的好處的哪些呢？可以從以下幾個方麵來了解下氣動衝床的好處有哪些。

●氣動衝床，刹車方式為氣動離合器，主要衝壓動力，來自電機帶動飛輪，飛輪帶動曲軸，而產生的衝力。安全性，氣動衝床相比傳統衝床在安全性能上麵要高；精密度，氣動衝床要比傳統衝床精密度高；上下模相比傳統衝床比較方便。速度，氣動衝床相比要快些；氣動衝床有汽缸，需要用氣，傳統則不用；價格，氣動衝床比傳統衝床價格要高些。

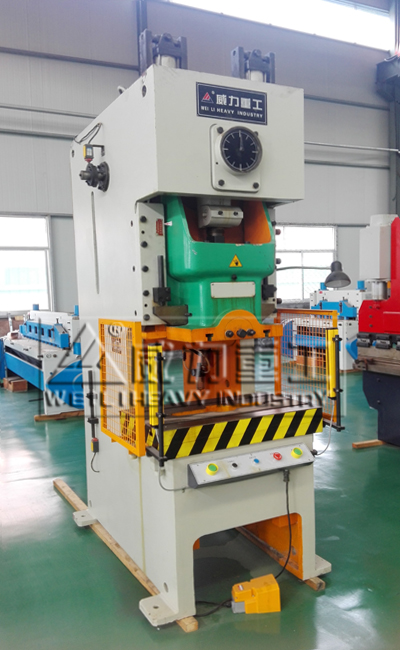

63噸帶光柵保護氣動衝床

氣動衝床背景技術

目前，在各種金屬及非金屬管材、板材的衝孔領域，大都采用電動衝床來完成，電動衝床不僅噪音大汙染環境、自身複雜的結構部件決定其造價高、維修難度大、維修成本高、機體笨重，而且耗電多。工作時操作複雜，故障率高，安全隱患大。

氣動自動衝床工作原理及優勢：

氣動自動衝床采用鋼板焊接高剛度機身,幹式離合、液壓保險，采用氣動技術，一台空壓機同時供多台氣動衝床工作，較電動衝床更加節能。動衝床更加節能。減少電耗損。操作簡單，安全型較高，125噸氣動自動衝床采用腳踏開關來控製電磁閥，結構簡單，故障率低，提高生效率。連杆和滑塊之間需有圓周運動和直線運動的轉接點，其設計上大致有兩種機構，一種為球型，一種為銷型（圓柱型），經由這個機構將圓周運動轉換成滑塊的直線運動。衝床對材料施以壓力，使其塑性變形，而得到所要求的形狀與精度，因此必須配合一組模具（分上模與下模），將材料置於其間，由機器施加壓力，使其變形，加工時施加於材料之力所造成之反作用力，由自動衝床機械本體所吸收。

氣動衝床特點優點：

1.速度較快，且出力穩定。2.裝置簡單，調整容易，保養方便。3.出力大，可達到油壓之高出力。4.動力來源取得方便。5.做動噪音小。6無油壓係統升溫之擾。

氣動衝床注意事項：

由於氣動衝壓機的增壓缸經常處於高速運轉狀態，容易造成機器磨損，所以應按操作說明書來作業，增壓缸的工作溫度在-5℃~60℃左右，操作速度50~1000mm/s，為了保證增壓缸的正常工作，使用中應注意以下幾點：
1.保持清潔在將增壓缸接入氣路前，敬請先將管路及元件內的灰塵等雜物清除，以免降低增壓缸的使用壽命。
2.正常氣壓範圍內使用，缸在正常使用時工作氣壓必須要按照檢驗報告中規定的工作氣壓範圍內工作，不得超過規定的工作壓力。
3.注意增壓缸的工作環境。缸在設計時工作環境內的溫度已定，若因工作需要變換工作環境超過溫度需與增壓缸技術相關人員聯係處。由於缸中的部分元件為鐵質，所以請不要將其置於工況環境特為複雜的環境內使用(如有化學物質的接觸環境)，另請在缸前端加裝有效的空氣處理元件(三點組合)並接時加油潤滑及排水處理。
4.不可擅改加其它液壓油。增壓缸在設計時所選用的液壓油價質為VG68#抗磨液壓油，不可撤擅自改用其它液體介質(如機油.水等)。
5.一定要按程序操作。動作程序一定要按照氣路配裝圖的動作程序工作即預壓動作-增壓動作增壓釋壓-預壓複位。
6.注意保養，經常檢查增壓缸運轉。為避免缸在增壓時動作的壓力過大破壞您的模具或工件，敬請在增壓段進入口處加裝一減壓閥,以便能有效保護您的產品。為確保增壓缸工作的穩定性，建議盡可能在三聯件與增壓缸之間並聯加裝一儲氣筒。使用增壓缸500000次以上或半年以上時，建議將缸中的液壓油全部更換一次，以提高缸的使用壽命和工作年限。

氣動衝床如何維修與維護

●在維修過程中注意安全：確保正確進行鎖緊/打開流程以保證維修人員的安全，確保在對進行製動器維護工作之前將套筒置於行程的最底部。如果這樣做了，就無需再鎖住套筒了。

●讓氣動衝床操作員加入到維護過程中來：使氣動衝床操作員加入到維護氣動衝床的過程中來能使他們在出現問題時隨時提醒維護或管理人員。他們每天都進行氣動衝床的操作，因而能夠更容易聽到或看到問題的征兆。正如每天駕駛同一部汽車，就能在第一時間注意到異常的聲響，這對於操作員來說也一樣。

●車間環境控製：一台幹淨的氣動衝床能使操作者或維護人員在問題發生時就能很快發現。比如漏油，漏氣，斷裂等等，如果氣動衝床是清潔的，那麽很簡單就能找出其位置。

●將電氣方麵的工作留給相關的專業人員解決：隻有有資質的電氣技術人員才能進行氣動衝床的電氣線路維護，但是你依然可以檢查氣動衝床控製麵板上的燈泡是否正常，每一班都要確保燈泡在工作，並正確顯示氣動衝床所進行的各種操作狀況。

確保氣動衝床處於平衡位置：得到精密平衡的氣動衝床能夠更好地工作，因而最好每年進行一次檢查。氣動係統擔負著氣動製動器和平衡

係統的運轉，需要檢查是否存在氣體泄漏，因為部恰當的氣壓能影響製動器及平衡係統的性能，而他們控製著氣動衝床的停止時間，一旦出現問題將會使操作者和設備陷入危險。此外，所有的氣動係統都有調節器，潤滑器和儲水器。在氣體管線中積累的水，應該每天排除。

一段時間更換潤滑油和濾網：對氣動衝床潤滑係統不適當的維護也是發生氣動衝床停機的主要原因之一，出於一些原因，許多氣動衝床操作員在對配有帶濾網的循環油料係統操作時不定期更換濾網。應該確保在更換油料的同時更換濾網，平時也需經常更換。

●氣動衝床維護的關鍵：對於一項氣動衝床日常維護項目來說，哪方麵是最重要的呢？答案是操作員。所有的氣動衝床維護及問題查找到開始於操作員，操作員經常能夠很早地發現氣動衝床的問題，防止對氣動衝床部件產生的重大，持續破壞。操作員能夠通過注意氣動衝床發出的奇怪聲響；不正常的溫升，煙霧，某些部分出現的碎屑或金屬顆粒；以及泄漏的管線發現其問題。每天操作員應該自問一些問題，通過檢查後記錄回答，從而保持長期的維護記錄。
