複合材料壓製成型液壓機屬於熱壓成型液壓機的一種。複合材料塑膠板經過液壓機和模具可快速熱壓一次成型。一般根據塑膠板大小和所需壓力，設備溫度、固化時間、壓力、速度均符合SMC/BMC材料的工藝特性；采用PLC控製，操作方便，工作參數可調；可實現快速下行、分段與壓製、分段放氣、工作、保壓、慢速開模、快速回程、慢速脫模、快速頂出、頂出停留、快速退回等一係列動作且溫度能多點控製。複合材料液壓機可廣泛應用於船舶運輸，汽車運輸、建築石化、能源建材、電力電器、電子通訊、軌道交通、航天航空等領域。

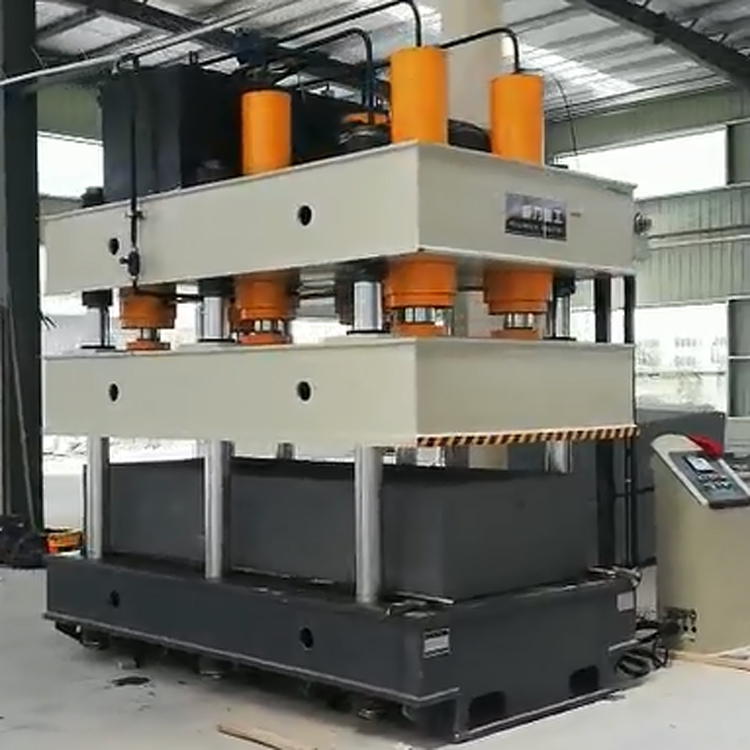

圖片僅供參考，詳情請谘詢18306370979（微信同號）

複合材料塑膠板壓製成型液壓機結構優勢：

機身：

機身由上橫梁、下橫梁、滑塊、立柱及螺母等組成，上、下橫梁用四根立柱及螺母緊固地連接在一起，組成一個剛性的框架。滑塊以立柱為導向，沿立柱上下滑動。滑塊的上下導套，配有防塵圈，防止塵垢劃傷柱麵。在滑梁及下橫梁上，開有T型槽（具體尺寸需方提出）。立柱螺母可調節工作台麵的不平衡度及工作台與活塞的不垂直度。大件均采用大型數控落地鏜銑床和高精度數控龍門刨銑機床的精密加工，三梁四柱結構經計算機優化，進行有限元分析，設備強度性高，且外形美觀。

油缸：

主缸采用活塞缸結構，用螺栓固定在上橫梁中心孔內。缸體經過滾壓處理，活塞杆經過調質，表麵經過鍍硬鉻拋光處理，耐磨、美觀、耐腐蝕，氣密性好。

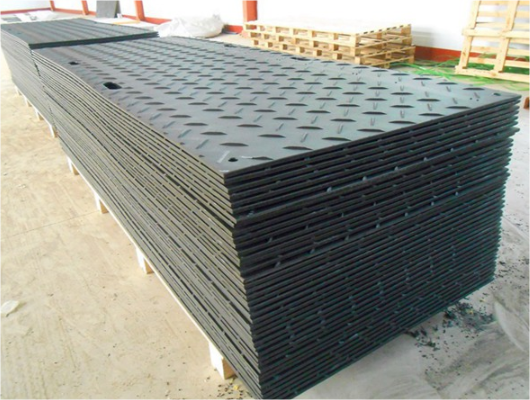

圖片僅供參考，詳情請谘詢18306370979（微信同號）

液壓控製係統

1、液壓裝置

（1）液壓動力站安裝形式：安裝在主機右側麵地上，盡量減小噪音。

（2）液壓動力站裝有油的過濾裝置。隔板將吸油區和回油區分開，加油口有過濾器，保證液壓油清潔度。

（3）油箱液麵高度由液體液位計顯示。

（4）油缸充液係統：充液閥安裝於油缸底部，結構是常閉自吸式，滑塊快速下行時，靠自重下降吸開充液閥，從充液油箱吸油。

（5）管路選耐高壓無縫鋼管，管頭處采用高壓油管連接。

2、液壓控製係統

（1）液壓係統工作壓力為25MPa ，元件額定壓力為31.5MPa 利於提高液壓係統零部件的壽命。

（2）高壓主油泵選用國產優質---軸向柱塞泵，由電機驅動。通常主油泵電機組臥式安裝。

（3）液壓控製係統采用二通插裝閥集成係統。具有油阻小、通流量大、抗汙染、響應快、安全可靠性高以及控製方式靈活和維修方便維修方便等優點。

（4）二通插裝閥集成設計，布局合理，便於製造，非常方便調試和維修。

（5）液壓控製係統分別實現下列主要功能：

a ）、泵頭控製回路——由單向閥、溢流閥組成，實現係統建壓和控製主泵過載、卸荷。

b )、主缸加壓回路——由二通插裝閥及其先導電磁控製，實現壓機加載力的無級調節。

C )、壓力設定回路——由主係統壓力閥調節，實現頂出缸的動作。

3、電器控製係統

主控係統采用集成電路控製器，操作櫃上安裝各種按鈕，操作櫃放置在1000噸液壓機旁邊的車間地麵上，便於操縱和觀察。

（1）電氣係統主控，可實現液壓機各種工藝動作循環；本機設有手動、半自動兩種工作方式，采用轉換開關轉換。

（2）動力部分：控製總電源及各部電機的起停及保護開關。

（3）控製部分：可完成該機的全部動作的控製操作。操作麵板同時設有主機各部分動作的操作按鈕和功能轉換開關、各部電機的起停按鈕。

圖片僅供參考，詳情請谘詢18306370979（微信同號）
複合材料濾芯板專用1000噸四柱液壓機，是指將SMC複合材料片材在加熱的情況下，通過模具的配合，壓製成所需形狀的產品的液壓機床設備。複合材料成型液壓機一般采用四柱液壓機結構，導軌接觸麵更大，糾偏能力更強，精密度更高，複合濾芯板成型效果更好。
