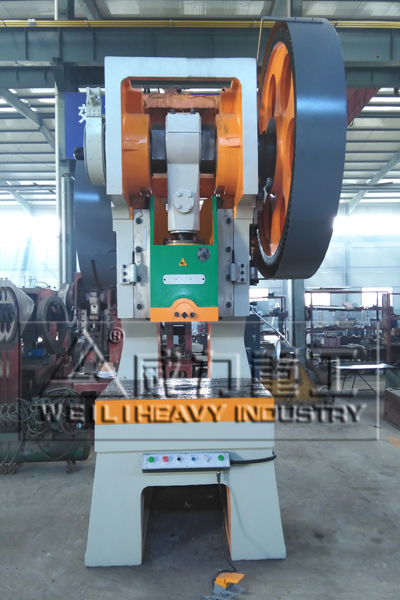

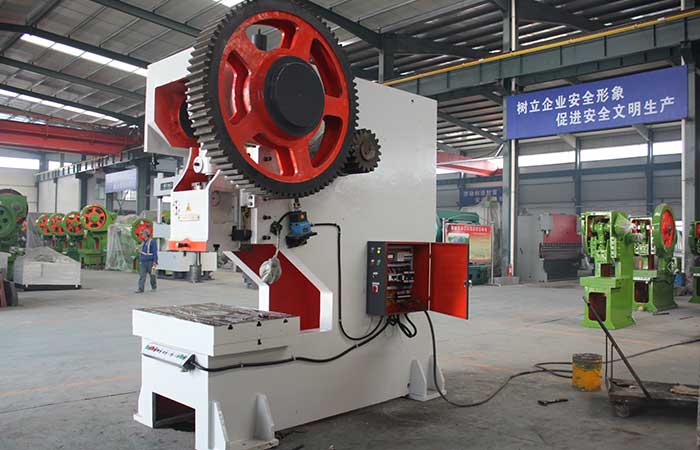

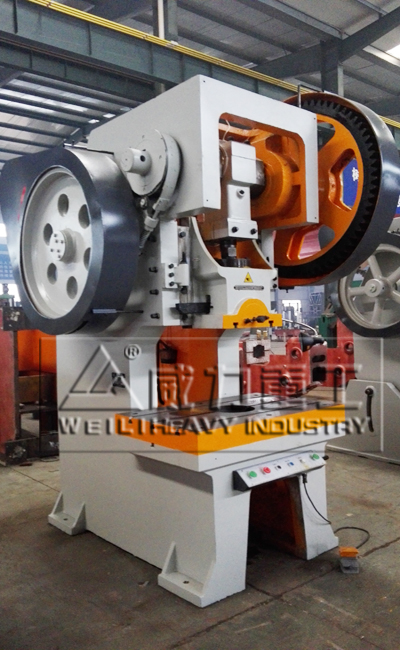

      開式固定台衝床(壓力機)為J21係列衝床。J21係列經濟型開式固定台壓力機是屬於薄板衝壓的通用壓力機，適用於各種冷衝壓工藝，如剪切、衝孔、落料、彎曲和淺拉伸工作。其結構特點如下：
       ▶曲軸橫向放置，齒輪為外置敞開式，維修方便；▶采用組合式剛性連鎖幹式氣動摩擦離合器——製動器，傳遞扭矩大，轉動慣量小，安裝、維修方便。▶滑塊為一鑄造箱形結構,滑塊內安裝壓塌式過載保護裝置,保護動作靈敏可靠,滑塊超載後，保險器壓塌破壞，從而保護壓力機的主要零部件和模具不受損壞。

技術參數	型號	單位	JB21-63	JB21-80	JB21-100	JB21-125	JB21-160	JB21-200	JB21-250	JB21-315	JB21-400	JB21-500
公稱力		KN	630	800	1000	1250	1600	2000	2500	3150	4000	5000
公稱力行程		mm	8.8	8.5	10	10	6	6	6	6	6	10
滑塊行程		mm	120	120	130	140	160	160	160	180	180	140
滑塊行程次數		次/min	50	50	45	38	40	40	35	35	35	35
最大裝模高度		mm	270	270	340	380	360	450	500	500	500	500
裝模高度調節量		mm	80	80	100	100	110	110	120	120	120	120
滑塊中心到機身距離		mm	260	260	280	380	380	400	420	460	460	460
工作台尺寸（前後x左右）		mm	480x710	480x800	500x900	700x1100	710x1120	740x1300	800x1400	880x1500	880x1500	880x1500
工作台板厚度		mm	90	90	95	110	130	130	160	180	200	220
滑塊底麵尺寸(前後x左右)		mm	270x310	270x310	320x400	430x510	430x510	580x760	600x780	700x930	700x930	700x930
模柄孔尺寸(直徑x深度)		mm	Φ50x70	Φ50x80	Φ60x75	Φ60x75	Φ65x90	Φ65x90	Φ70x100	Φ70x100	Φ70x100	Φ70x100
立柱間距		mm	480	480	550	460	640	640	640	600	840	840
電動機	型號		Y132	Y132	Y132M	Y160L	Y180L	Y200L	Y200L	Y225M	Y250M	Y280S
電動機	功率	Kw	6/5.5	6/7.5	4/7.5	6/11	6/15	6/18.5	6/22	6/30	6/37	6/45
外形尺寸(前後x左右x高度)		mm	1850x1300x2680	1850x1300x2700	1880x1450x2850	2100x1550x2900	2660x1700x3150	2600x1700x3150	2630x1900x3600	2790x2450x4050	2850x2550x4100	2950x2600x4100
整機重量		Kg	4150	5400	6420	9500	12500	17600	21000	27600	34260	37500
