萬能升降台銑床(萬能銑床、臥式銑床)
萬能升降台銑床(萬能銑床、臥式銑床)

萬能升降台銑床(萬能銑床、臥式銑床)熱銷

【產品描述】：萬能升降台銑床 是一種通用 金屬切削機床 。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端麵銑刀、角度銑刀等刀具，適用於加工各種零部件的平麵、斜麵、溝槽、孔等，是機械製造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。 臥式銑床 質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端麵

24小時免費服務熱線

18306370979

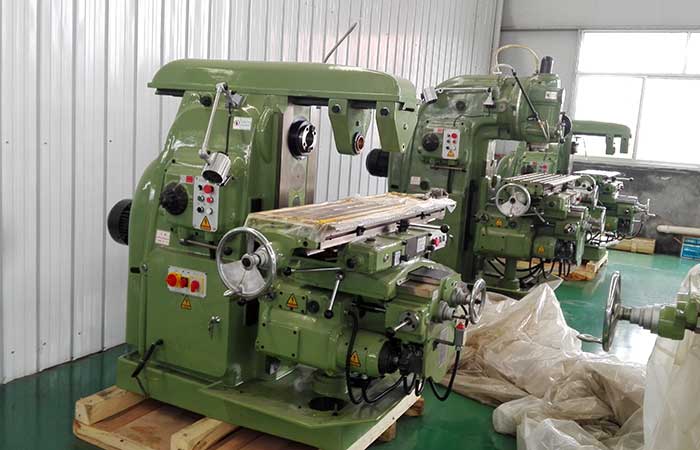

        萬能升降台銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端麵銑刀、角度銑刀等刀具，適用於加工各種零部件的平麵、斜麵、溝槽、孔等，是機械製造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。

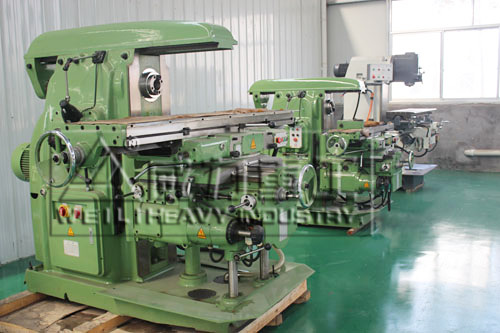

         臥式銑床質量穩定，操作方便，性能可靠。臥式銑床可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端麵銑刀加工各種平麵、斜麵、溝槽等。如果使用適當銑床附件，可加工齒輪、凸輪、弧形槽及螺旋麵等特殊形狀的零件，配置萬能銑頭、圓工作台、分度頭等銑床附件，采用鏜刀杆後亦可對中、小零件進行孔加工。加裝立銑頭，可用立銑刀進行切削加工，（立銑頭為特殊附件) 可進一步擴大機床使用範圍。本機床適用於各種機械加工工業。

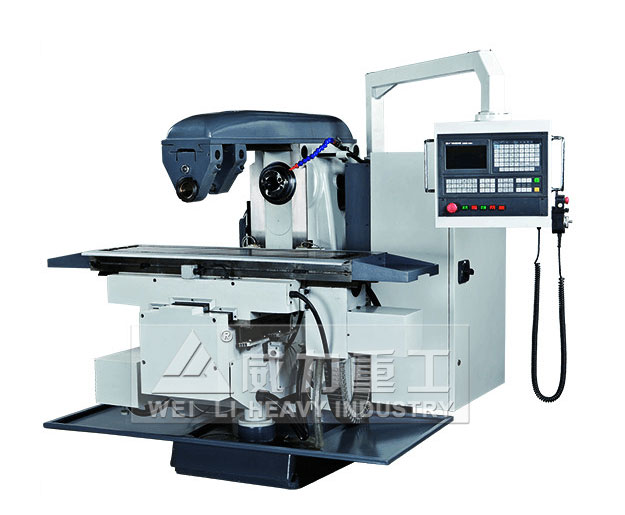

主要技術參數 Units XK6132 X6132 XK6140 X6140
工作台麵尺寸 mm 1325x320 1325x320 1700x400 1700x400
X軸行程 mm 900 700/600 920 900/880
Y軸行程 mm 290 255/240 350 315/300
Z軸行程 mm 350 320/300 450 350/320
工作台T型槽 mm 3-18-80 3-18-70 3-18-90 3-18-90
工作台最大回轉角度 ° ±45 ±45 ±45 ±45
主軸轉速 r.p.m 30-1500(18級) 30-1500(18級) 30-1500(18級) 30-1500(18級)
主軸孔錐度 mm ISO 50(7:24) ISO 50(7:24) ISO 50(7:24) ISO 50(7:24)
主軸孔徑 mm - 29 - 29
主軸中心至工作台麵距離 mm 20-370 30-350 30-410 30-380
主電機功率 Kw 7.5 7.5 11 11
進給電機功率 Kw - 1.5 - 3
進給電機轉速 r.p.m - 1400 - 1430
縱橫向進給電機扭矩(X、Y) N.m 12 - 12 -
垂向進給電機扭矩 N.m 22 - 22 -
工作台機動進給(縱向/橫向/垂向) mm 無級(in finte) - 無級(in finte) -
機床重量 Kg 3000 2650/2950 3850 3800
機床外形尺寸 mm 2300x1900x2300 2294x1770x1610 2400x2200x2400 2556x2159x1770

結構
1.床身用來固定和支承銑床各部件。頂麵上有供橫梁移動用的水平導軌。前壁有燕尾形的垂直導軌，供升降台上下移動。內部裝有主電動機，主軸變速機構，主軸，電器設備及潤滑油泵等部件。

2.橫梁橫梁一端裝有吊架，用以支承刀杆,以減少刀杆的彎曲與振動。橫梁可沿床身的水平導軌移動，其伸出長度由刀杆長度來進行調整。

3.主軸是用來安裝刀杆並帶動銑刀旋轉的。主軸是一空心軸，前端有7:24的精密錐孔，其作用是安裝銑刀刀杆錐柄。

4.縱向工作台縱向工作台由縱向絲杠帶動在轉台的導軌上作縱向移動, 以帶動台麵上的工件作縱向進給。台麵上的 T形槽用以安裝夾具或工件。

5.橫向工作台橫向工作台位於升降台上麵的水平導軌上，可帶動縱向工作台一起作橫向進給。

6.轉台轉台可將縱向工作台在水平麵內扳轉一定的角度(正、反均為0~45°)，以便銑削螺旋槽等。具有轉台的臥式銑床稱為臥式萬能銑床。

7.升降台 升降台可以帶動整個工作台沿床身的垂直導軌上下移動, 以調整工件與銑刀的距離和垂直進給。

8.底座底座用以支承床身和升降台，內盛切削液。
臥式銑床的優點如下：

1、機床剛性好，能承載重負荷切削。

2、臥式銑床的主軸電機功率高，變速範圍廣，充分發揮刀具效能，高速切削。

3、易磨損鑄件采用釩鈦耐磨鑄鐵，重要部位采用優質合金鋼，穩定耐用。

4、機床有完善的潤滑係統。

5、臥式銑床可以根據用戶需求可配置數顯裝置該產品操作方便，性能可靠。可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端麵銑刀加工各種平麵、斜麵、溝槽等。
