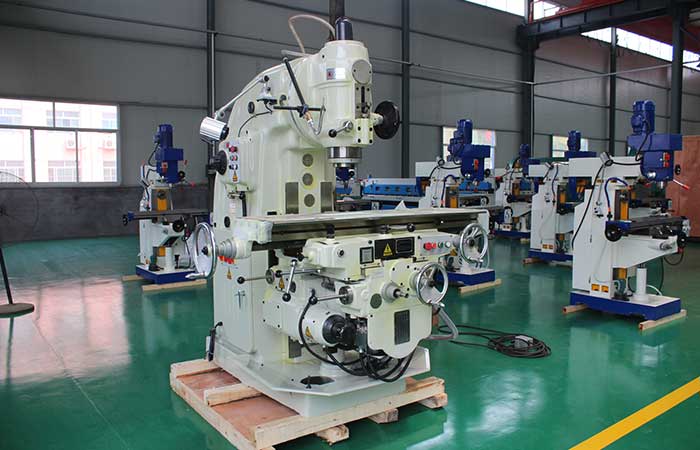

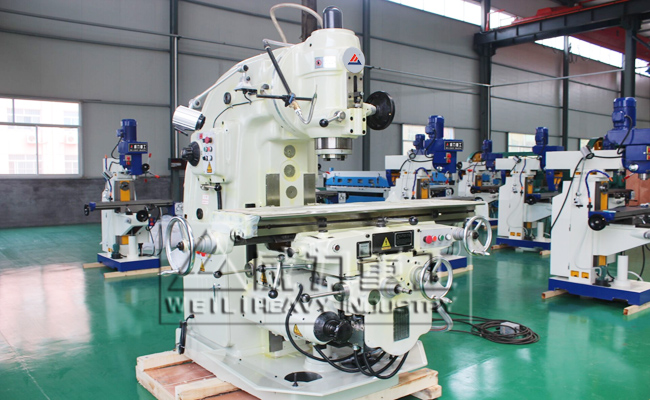

立式升降台銑床是一種具有廣泛用途的通用銑床。立式升降台銑床由端麵銑刀、立銑刀、圓柱銑刀、鋸片銑刀、圓片銑刀、端麵銑刀及各種成形銑刀來加工各種零件。

產品用途

適於加工各種零件的平麵、斜麵、溝槽、孔等，是機械製造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。由於機床具備了足夠的功率和剛性以及有較大的調速範圍(主軸轉速和進給量)，因此可充分利用硬質合金刀具來進行高速切削。

主要技術參數	Units	XK5032	X5032	XK5040	X5040
工作台麵尺寸	mm	1325x320	1325x320	1700x400	1700x400
X.Y.Z軸行程	mm	900/290/350	700/680,255/240,350/330	900/350/450	900/880,315/300,385/365
工作台T型槽	mm	3-18-80	3-18-70	3-18-90	3-18-70
主軸轉速	r.p.m	30-1500(18級)	30-1500(18級)	30-1500(18級)	30-1500(18級)
主軸孔錐度		ISO 50(7:24)	ISO 50(7:24)	ISO 50(7:24)	V
主軸端麵至工作台麵距離	mm	40-390	60-410	50-500	30-500
主軸中心線到床身垂直導軌麵的距離	mm	-	350	-	-
主軸行程	mm	70	70	85	85
主軸孔徑	mm	-	29	-	29
工作台快速移動速度(縱向/橫向/垂向)	mm	-	2300/1540/770	-	2300/1540/770
立銑頭最大回轉角度	°	±45	±45	±45	±45
主電機功率	Kw	7.5	7.5	11	11
進給電機功率	Kw	-	1.5		3
縱橫向進給電機扭矩(X.Y)	N.m	12	-	12	-
垂向進給電機扭矩	N.m	22	-	22	-
工作台機動進給(縱向/橫向/垂向)	mm	無極(in finte)	-	無極(in finte)	-
機床重量	Kg	3000	2860	3850	4250
機床外形尺寸	mm	2300x1900x23000	2294x1770x1904	2400x2200x2400	2556x2159x2298
