800噸液壓機過濾裝置安裝在什麽位置？

正確選擇和安裝過濾設備可以消除80%以上的800噸液壓機係統故障。過濾設備的方向大致分為吸油管道、油壓管道、回油管道、分支管道和外部單獨的過濾管道5種。

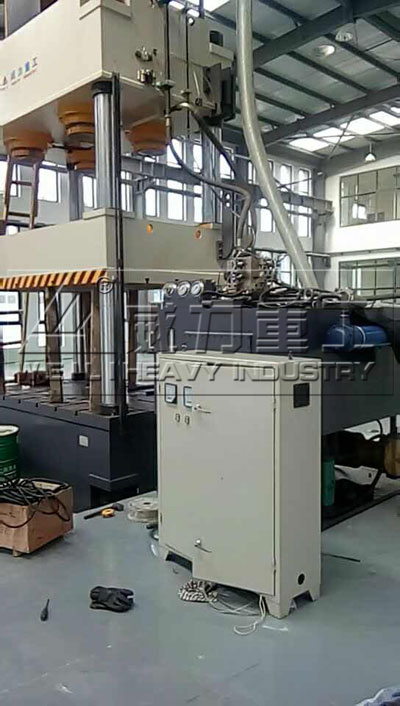

圖片僅供參考，詳情請谘詢18306370979（微信同號）

1、吸油管道

主要用於保護液壓泵不吸入大粒子的汙染物，保護800噸液壓機係統的所有液壓部件。但是，吸油配管的阻力增加，泵的吸油係統有可能惡化。

2、機油壓力管道

該布局主要用於保護800噸液壓機液壓係統中液壓泵和溢流閥以外的所有部件。通常，使用過濾精度為10~15μm的精細過濾器。過濾器在高壓下運轉，因此能夠承受管道的壓力和液壓衝擊，過濾阻力必須在0.35以下，且過濾能力不應小於大流量壓力。

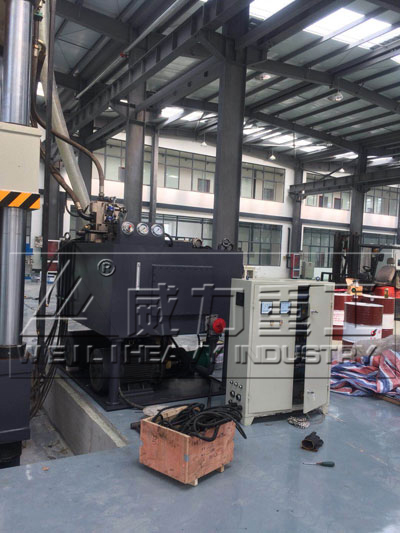

圖片僅供參考，詳情請谘詢18306370979（微信同號）

3、回油管道

在係統油回流到油箱之前，過濾器將濾除侵入係統和係統的汙染物，並為液壓泵提供清潔的油。

4、分支管道

液壓泵流量大的情況下，隻要泵流量在20%到30%就可以過濾一部分油，就可以在支路上安裝小型標準過濾器，由於安裝在節流閥下遊，不會在主油路上形成壓力降低，也不需要接受800噸液壓機係統的工作壓力。

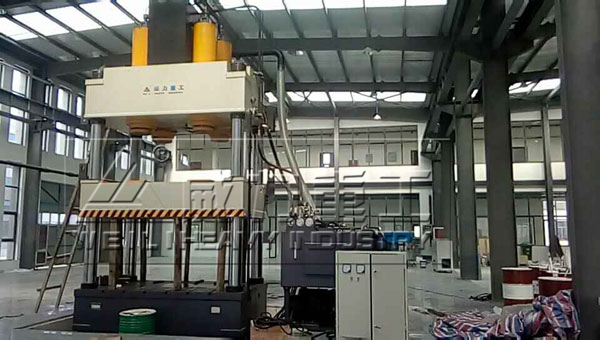

圖片僅供參考，詳情請谘詢18306370979（微信同號）

5、係統外過濾

在上述壓力輸油管道和回油管道過濾係統中，800噸液壓機過濾器的過濾性能受流量和壓力波動的影響，過濾能力大幅度降低。為了消除流量和壓力波動的影響，在大型液壓係統中，有時選擇係統外部過濾係統，即在主液壓係統外部提供獨立的過濾係統，單獨的液壓泵供給循環過濾油。

•
