液壓剪板機是借於運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。

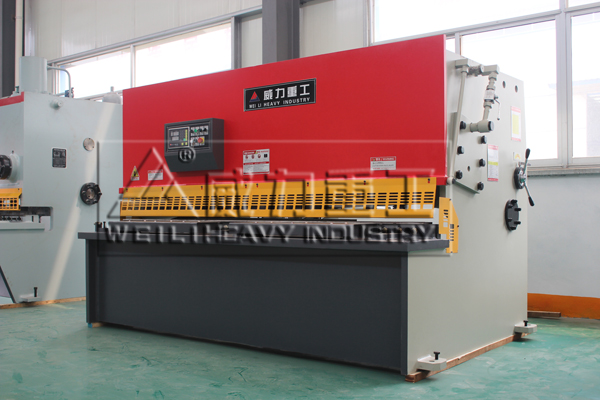

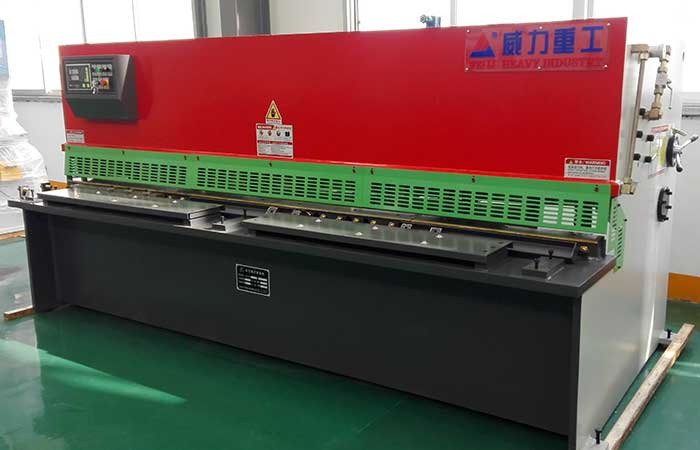

液壓剪板機分為：液壓擺式剪板機和液壓閘式剪板機。

型號	名稱	可剪板厚 mm	可剪板寬 mm	材料強度 KN/cm	剪切角 (°)	後擋料最大距離 mm	行程次數 min	立柱間距 mm	主電機功率 Kw	外形尺寸 mm
4-2500		4	2500	450	1°30′	20-500	18	2700	5.5	3120x1450x1500
4-3200		4	3200	450	1°30′	20-550	12	3410	5.5	3520x1560x1670
4-4000		4	4000	450	1°30′	20-550	12	4210	5.5	4340x1620x1660
4-6000		4	6000	450	1°30′	20-800	8	6270	7.5	6460x2100x3100
6-2500		6	2500	450	1°30′	20-550	18	2720	7.5	3000x1600x1610
6-3200		6	3200	450	1°30′	20-550	15	3420	7.5	3840x1700x1680
6-4000		6	4000	450	1°30′	20-550	15	4220	7.5	4300x1610x1680
6-6000		6	6000	450	1°30′	20-800	8	6280	11	6500x2200x2200
8-2500		8	2500	450	1°30′	20-550	18	2720	7.5	3120x1700x1650
8-3200		8	3200	450	1°30′	20-550	12	3420	7.5	3840x1700x1680
8-4000		8	4000	450	1°30′	20-500	8	4240	11	4750x1750x1850
8-6000		8	6000	450	1°30′	20-800	6	6350	15	6530x2200x2020
10-2500		10	2500	450	1°30′	20-500	10	2720	15	3150x1850x1900
10-3200		10	3200	450	1°30′	20-500	8	3420	15	3900x1800x1700
10-4000		10	4000	450	1°30′	20-500	8	4260	15	4730x2200x2100
10-7000		10	7000	450	1°30′	20-800	5	7365	18.5	7750x2620x2320
12-2500		12	2500	450	2°	20-800	10	2860	15	3380x1900x1900
12-3200		12	3200	450	2°	20-800	10	3480	15	3900x2100x1960
12-4000		12	4000	450	1°40′	20-800	8	4290	15	4720x2100x2020
12-6000		12	6000	450	1°40′	20-1000	8	6250	18.5	6850x2500x2320
12-8000		12	8000	450	1°40′	20-1000	5	8270	22	8700x2800x2600
16-2500		16	2500	450	2°	20-800	8	2860	18.5	3360x2100x2000
16-3200		16	3200	450	2°30′	20-800	8	3480	18.5	3960x2100x2050
16-4000		16	4000	450	2°30′	20-800	7	4280	18.5	4780x2200x2100
16-6000		16	6000	450	2°	20-1000	5	6270	22	6900x2700x2500

以上參數隻做參考，部分噸位不再羅列，如有誤差請諒解！

液壓閘式剪板機與液壓擺式剪板機的比較

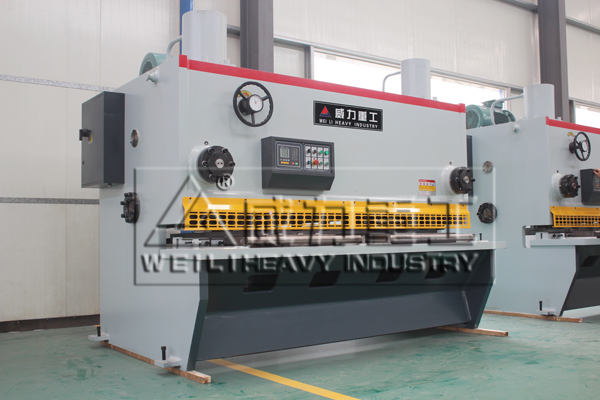

液壓閘式剪板機屬第二代液壓剪板機。現世界各國著名生產廠家均以生產液壓閘式剪板機為主流，液壓擺式剪板機基本已被淘汰。液壓閘式剪板機與液壓擺式剪板機相比具有剪切精度高，剪切角可調，刃口使用壽命長等優點。

一、閘式剪板機剪切精度高

A、擺式和閘式的刃口與刃口間隙均為0.04mm。但擺式機的擺臂與擺架體之間軸承連接的遊隙無法消除，遊隙與刃隙相加剪切精度誤差一般都在0.1mm以上。而閘式剪板機刀架體後導軌被背後有壓緊彈簧墊的軸承壓緊使前後導軌間均無遊隙，遊隙與刃隙相加精度誤差保持在0.04mm以下，這樣剪切材料可以做到更加光滑，無毛次。

B、由於擺式剪板機的刀架體本身就是弧形的，它是以弧線的點接觸來保證剪切材料的直線度，不如閘式剪板機以本身刀架體的直線保證剪切材料的直線度來得精確。

C、4000mm擺式剪切機刀架體中間讓刀現象較為嚴重，剪切材料中部分切口帶毛邊。這種狀況無法避免。

二、液壓閘式剪板機剪切角度可調

在剪切厚度小於20mm的板材時，擺式剪板機因無法做到剪切角可調，所以剪出的材料存在麻花狀的扭曲，剪下的材料越窄扭曲變形越大。而閘式剪板機可以做到剪切角無級

調節,剪下的板材不易扭曲變形,保證工件的加工精度。還有更為重要的是剪切角增大後剪切力更為強勁。

三、液壓閘式剪板機刀口使用壽命長

液壓擺式剪板機上刃口不能使用4麵剪切。因為擺式剪板機刀體架的運動線路是弧形的，所以隻能使用菱形刀口進行兩麵剪切。而閘式剪板機刀架體為上下直線運動，它的上、下刀麵可以使用4麵剪切，因而閘式剪板機上刀片的使用壽命比擺式的高出一倍。

四、有些液壓閘式剪板機不用氮氣回程，避免了漏氣給工作帶來的不便。采用的液壓缸為雙作用缸。

比較而言，擺式剪板機在設計上還存在許多無法解決的問題。如：1. 寬度3200mm以上的機床刀架體的強度就難以保證； 2.它的內置式油缸半圓塊的潤滑油難以加注； 3.油缸不易修理；4.機架受力不均；5.刀隙精度調準困難；6.剪切長度小於20mm的板材無法使用後擋料裝置等等。
