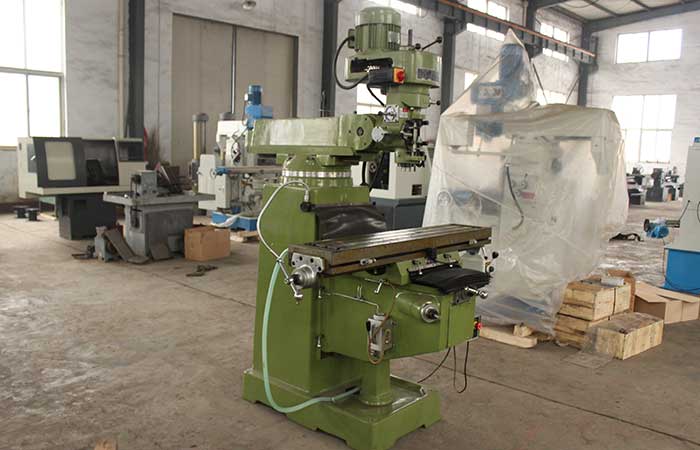

萬能搖臂銑床結構緊湊，體積小，靈活性高，銑頭能左右回轉90度，前後回轉45度，搖臂不僅能前後伸縮，並可在水平麵內作360度回轉，大大提高了機床的有效工作範圍。萬能搖臂銑床機身采用高級鑄鐵，經人工時效處理後精度高，壽命長。升降台均采用矩形導軌，接觸麵多，剛性足。經高頻處理和精磨削，滑道貼塑後，運動精度和壽命俱佳。

萬能搖臂銑床主軸采用鉻鉬合金製作，配以精密級角接觸軸承，經調質處理及精磨削，切削力強，精度高。

主要技術參數	單位Unit	ZX6336B
主軸錐度		7:24 ISO50
臥軸中心至工作台距離	mm	0-460
臥軸中心至懸梁平麵距離	mm	230
主軸轉速範圍	r.p.m	(12級)60-1800(臥)/(16級)66-4540(立)
工作台麵尺寸	mm	1500x360
工作台行程(縱/橫/垂向)	mm	1000/1300/320/460
工作台縱/橫向機動進給速度	mm/min	(8級)15-370(快進540)
工作台垂向機動升降速度	mm/min	590
工作台T型槽(槽數/寬度/間距)	mm	3/18/80
主傳動電機功率	Kw	3.7(立)/4(臥)
工作台機動進給電機功率	Kw	0.75
升降台機動升降電機功率	Kw	1.1
冷卻泵電機功率	Kw	0.09
冷泵泵流量	L/m	25升/分
機床外形尺寸	mm	2220x1790x2360
淨重	Kg	2340

主要技術參數	單位Unit	X6332A/X6332B
工作台尺寸	mm	1500/1370x320
T型槽數目		3
工作台行程(縱向/橫向/垂向)	mm	1000/760x320x400
主軸孔錐度		7.24/ISO40 R8
主軸轉速範圍	r.p.m	115-1750(立)40-1300(臥)
工作台垂直升降速度	mm/min	560
主軸中心至垂直導軌麵距離	mm	250-500(立)
立軸端麵至工作台距離	mm	85-460(立) 0-340(臥)
電動機功率	Kw	0.85/1.5(立) 2.2(臥)
外形尺寸	mm	1460x1620x2100
淨重	Kg	1350

以上參數隻做參考

保養知識

1、清潔：拆卸清洗各部刮油皮；擦拭各滑動麵和導軌麵、擦拭工作台及橫向、升降絲杆、擦拭走刀器及刀架。

2、潤滑：保持各油孔清潔暢通並加注32#潤滑油；在各導軌麵及滑動麵及各絲杆處加注潤滑油；檢查油壺、油麵、並加油至標高位置。

3、扭緊：檢查並緊固壓板及鑲條螺絲；檢查並扭緊工作台限位螺絲、走刀器傳動機構、三球手柄、工作台支架螺絲。

4、調整：檢查和調整銑頭皮帶、壓板及鑲條鬆緊適宜；檢查和調整限位擋塊及絲杆間隙。

5、防腐：除去各部鏽蝕，保護噴漆麵，勿碰撞；停用、備用設備的導軌麵、滑動絲杆手輪及其它暴露在外易生鏽的部位塗油防腐。
